QTプレート
- HOME
- QTプレート
Yamaneオリジナルのプロダクト
QTプレートとは、当社のオリジナルプロダクトです。
QTは、「Q＝quality（高精度）」「T＝timely（短納期）」を意味しています。

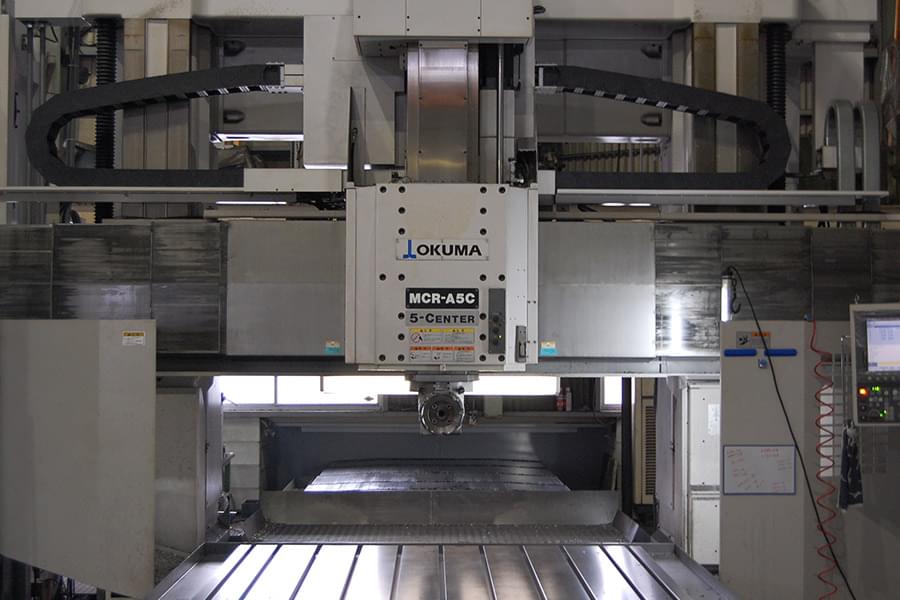

長年の経験を活かし、最新の機械・治具・工具を取り揃え、進化し続けているからこそ、低価格でのご提供が可能となっています。小型～大型まで、国内メーカー産鉄（SS400、S50C）・ステンレス・アルミなどの高精度6面加工品をご提供いたします。（加工最大サイズ：2,500mm×5,000mm）
QTは、「Q＝quality（高精度）」「T＝timely（短納期）」を意味しています。
長年の経験を活かし、最新の機械・治具・工具を取り揃え、進化し続けているからこそ、低価格でのご提供が可能となっています。小型～大型まで、国内メーカー産鉄（SS400、S50C）・ステンレス・アルミなどの高精度6面加工品をご提供いたします。（加工最大サイズ：2,500mm×5,000mm）
サンプル写真（一部）

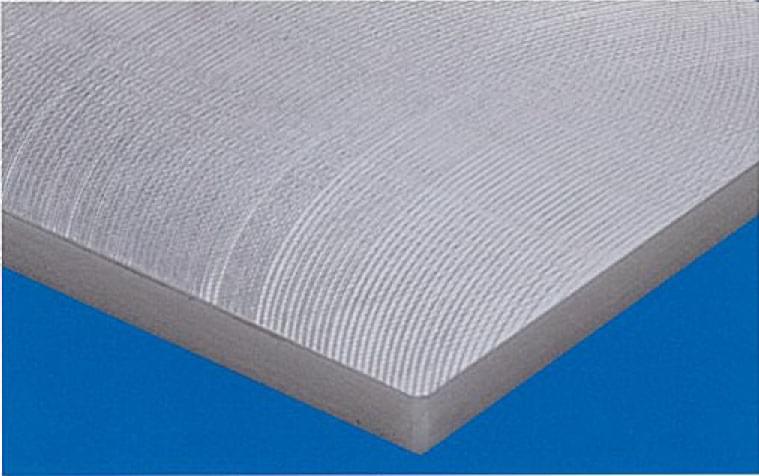

【 仕上げ Ra3.2μm（記号：▽▽）】

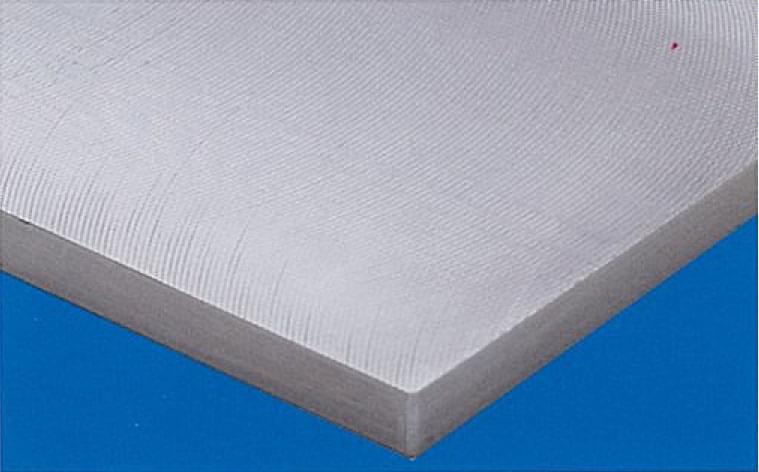

【 仕上げ Ra1.6μm（記号：▽▽▽）】

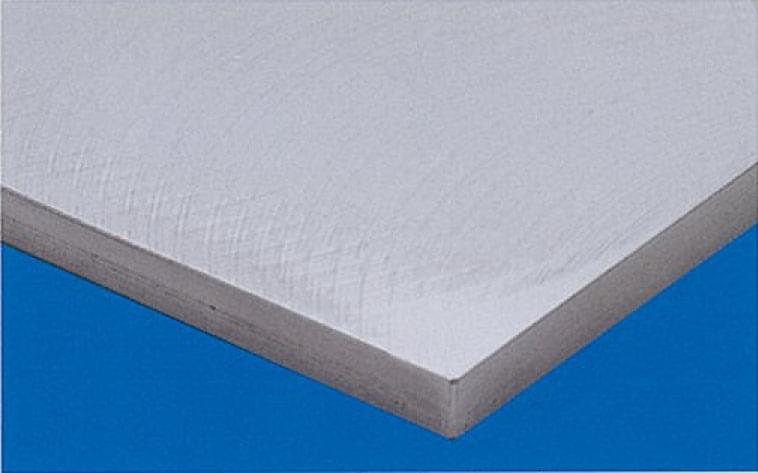

【 ワイパー仕上げ Ra0.8μm（記号：▽▽▽）】

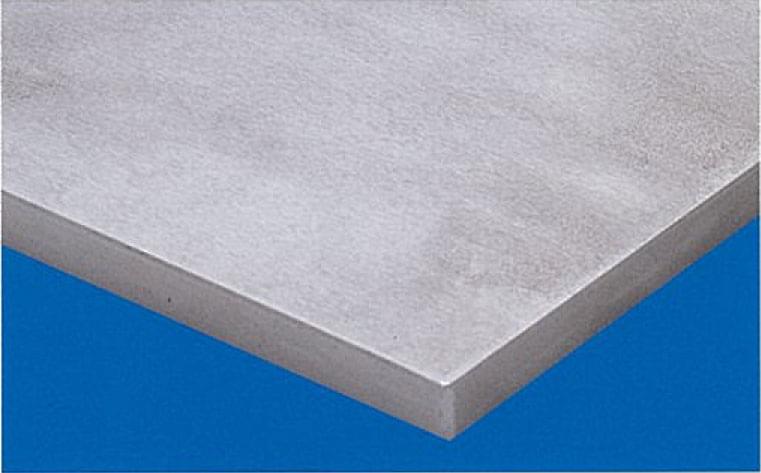

【 研磨仕上げ Ra0.4μm（記号：▽▽▽）】
精度について
無指定標準仕上面粗度
※当社採用基準は青色部です。
| 仕上記号 | 中心線平均粗さ（Ra） | 最大高さ（Rmax） | 十点平均粗さ（Rz） |
|---|---|---|---|
| 標準数列 | 標準数列 | 標準数列 | |
| ▽▽▽▽ | 0.013a | 0.05S | 0.05Z |
| 0.025a | 0.1S | 0.1Z | |
| 0.05a | 0.2S | 0.2Z | |
| 0.1a | 0.4S | 0.4Z | |
| 0.2a | 0.8S | 0.8Z | |
| ▽▽▽ | 0.4a | 1.6S | 1.6Z |
| 0.8a | 3.2S | 3.2Z | |
| 1.6a | 6.3S | 6.3Z | |
| ▽▽ | 3.2a | 12.5S | 12.5Z |
| 6.3a | 25S | 25Z | |
| ▽ | 12.5a | 50S | 50Z |
| 25a | 100S | 100Z | |
| ～ | 50a | 200S | 200Z |
| 100a | 400S | 400Z |
削り加工品の普通寸法公差
面取り部分を除く長さ寸法に対する許容差（JIS B 0405-1991）
※当社採用基準は青色部です。
※この表は横にスクロールできます。
| 公差等級 | 標準数列 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 記号 | 説明 | 0.5以上 3以下 |
3を超え 6以下 |
6を超え 30以下 |
30を超え 120以下 |
120を超え 400以下 |
400を超え 1000以下 |
1000を超え 2000以下 |
2000を超え 4000以下 |
| 許容差 | |||||||||
| f | 精級 | ±0.05 | ±0.05 | ±0.1 | ±0.15 | ±0.2 | ±0.3 | ±0.5 | – |
| m | 中級 | ±0.1 | ±0.1 | ±0.2 | ±0.3 | ±0.5 | ±0.8 | ±1.2 | ±2 |
| c | 租級 | ±0.2 | ±0.3 | ±0.5 | ±0.8 | ±1.2 | ±2 | ±3 | ±4 |
| v | 極租級 | – | ±0.5 | ±1 | ±1.5 | ±2.5 | ±4 | ±6 | ±8 |
